Inspur CN12900系列路由交换机(行业*) ,应用架构和部署模式正在快速发展。现代应用具有多

节点和高度模块化的特点,并部署于裸机、虚拟和云数据中心环境构成的混合环境中。此外,组织内

的各个部门有着不尽相同的基础设施和网络需求。这些因素要求数据中心网络必须简单、可编程、可

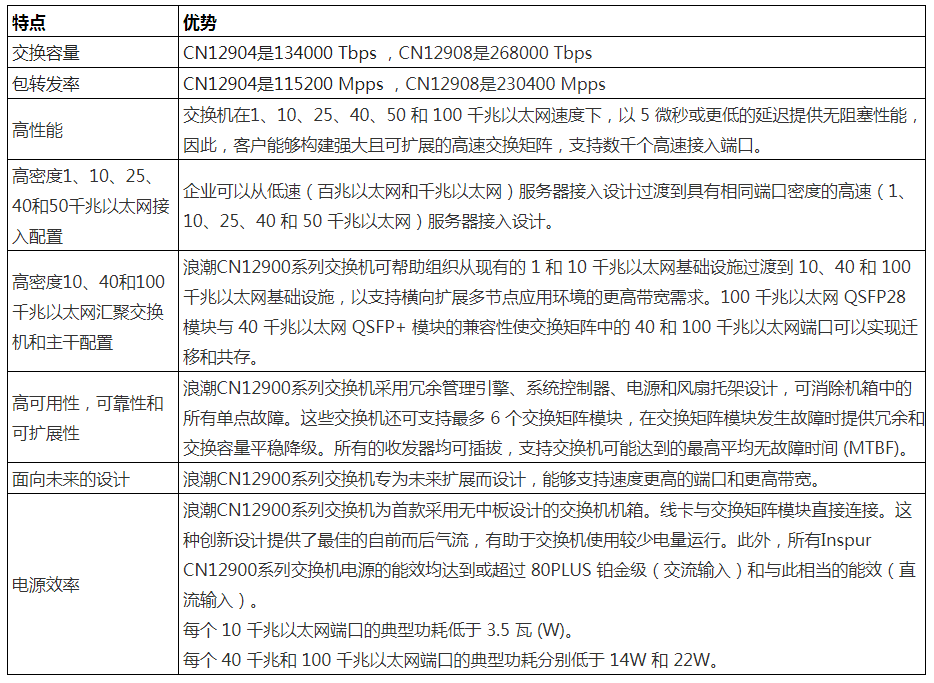

扩展、可伸缩和可共享才能满足应用的需求。浪潮CN12900系列核心交换机提供两种配置选项:带4个业务插槽的浪潮CN12904交换机和带8个业务插槽的浪潮CN12908交换机。所有交换机使用相同的管理引擎,系统控制器,电源和板卡。其中8插槽机箱的交换容量为268000Tbps ,包转发率为230400Mpps , 4插槽机箱的交换容量为134000Tbps ,包转发率115200Mpps。浪潮CN12904和CN12908交换机通过全面的模块化板卡支持1、10、25、40、50和100千兆以太网接口。整机*密度支持288个100G端口, 288个40G端口, 1152个1/10G端口。这些板卡还可以使用breakout功能支持10千兆以太网。这些功能的结合(高端口密度,大缓冲和大表项)使该交换机成为DMZ ,大数据或边缘路由应用的理想选择。浪潮CN1 2900系列核心交换机在商用芯片上运行可以同时提供交换功能和路由功能的全新网络操作系统,它为客户提供成本只有竞争对手十分之-的路由平台。由于商用交换芯片中路由功能的发展,路由和交换融合网络架构这种根本性变化已经成为可能,特别是对于超大规模的云计算公司和云服务商来说,他们不再愿意投入的巨额资金去购买连接庞大的计算和存储集群的路由器,而新的路由交换融合架构则可以满足他们的需求。这种新的架构通过更宽广更扁平的CL OS网络,以更动态的方式混合第2层交换和第层路由, 并在必要时横跨多个ASIC。路由和交换融合带来如下优势:首先,路由控制平面从主干或边缘进入到数据中心,使应用程序的交互变得容易。欺,商用芯片技术已经赶上并超过了定制芯片。它拥有控制平面以及更好的ASIC ,可以满足所有这些边缘环境的需要,这是降低网络拥有成本的重要因素之一。正是基于这一趋势,浪潮CN12900平台支持交换功能的同时拥有丰富的路由功能,如支持MPLS/MPLS VPN、SegmentRouting、NAT、 大路由表项、大缓存等路由特性。

部署场景

浪潮CN12900系列交换机是一个多功能的数据中心交换平台,可以作为传统分层网络体系结构中的汇聚层交换机,也可以作为水平扩展的spine-leaf服务器架构中的leaf或spine交换机。

汇聚层交换机

浪潮CN12900系列交换机可以充当传统分层体系结构中的汇聚层交换机。于浪潮CN1 2900系列交换机支持多种速率包括1、10、25、 40、50和100千兆以太网接口 ,因此,企业可以灵活地构建新的基础架构。上行链路:支持以太网与核心交换层之间的100千兆以太网和40千兆以太网连接。浪潮CN12900系列交换机提供的迁移路径为未来的数据中心网络扩容提供了基础。100 千兆以太网QSFP28模块的外形尺寸与40千兆以太网QSFP +的兼容性可实现多种速率连接的迁移和共存。下行链路: 与现有浪潮和第三方交换机的10千兆以太网连接性使交换机可以使用现有基础架构,并与ToR交换机集成。在现有光纤对 上使用40 Gbps连接可以显著简化向每机架更大带宽需求的演进,而无需花费成本和复杂性来升级数据中心电缆铺设。

Leaf-and-Spine架构

浪潮CN12900平台交换机可以用作网络体系结构中的spine节点或leaf节点。凭借其三 层线速能力,浪潮CN12900和其他固定平台交换机可与等价多路径( ECMP )路由配合使用,以加快通信流并减少发生故障时的重新收敛时间。在Spine-leaf架构中的冗余设计为灵活的工作负荷提供了更高的可用性。

浪潮INOS软件概述

INOS是专为数据中心设计的操作系统,专为提高性能,弹性,可扩展性,可管理性和可编程性而设计。它提供 了强大而全面的功能集,可满足现有和未来数据中心的虚拟化和自动化的苛刻要求。

主要功能包括:

●虚拟可扩展L AN ( VXLAN )桥接和路由可以支持并加速跨多个数据中心的虚拟和物理服务器之间的通信。边界网关协议( BGP )以太网虚拟专用网( EVPN )控制平面提供可扩展的多租户和主机移动性(有关更多信息,请参阅具有MP-BGPEVPN控制平面的VXL AN网络)。

●在服务软件升级(ISSU )是一种能够保证业务正常运行前提下的一种用户无感知的软件升级方案。

●开机自动配置( POAP )可实现非接触式启动和交换机配置,大缩短了配置时间。

●开放式可编程性支持内置的DevOps自动化工具,如Puppet , Chef和Ansible.

●NX-API支持Inspur CN12900路由交换机的通用编程方法。NX-API提供 了-种通过HTTP / HTTPS基础架构通过远程过程调用( RPC; JavaScript Object Notation JSON]或XML )来管理交换机的方法。

●板载Python脚本弓|擎支持数据中心的自动化和远程操作。Linux shell允许通过Linux shell脚本配置交换机,有助于在配置多个交换机时自动执行配置过程并确保一致性。

●支持完整的三层单播和组播路由协议,包括BGP ,开放式最短路径优先(OSPF ) , 增强型内部网关路由协议( EIGRP )，路由信息协议版本2 ( RIPv2 ) , 协议无关组播稀疏模式( PIM- SM) , 源特定多播( SSM )和多播源发现协议( MSDP )。

●支持IPV4的RIP , BGP , OSPF , ISIS , PBR策略路由,支持IPv6的BGP4+ , ISIS , OSPFv3 , PBR。Inspur CN12900路由交换机的所有物理端口可直接配置为三层路由端口,配置IP地址,以减少故障收敛时间。

●Segment routing分段路由允许网络转发多协议标签交换( MPLS )数据包,并在没有资源预留协议( RSVP )流量工程( TE )的情况下执行流量工程。它提供了-种控制平面替代方案,可提高网络可扩展性和虚拟化。

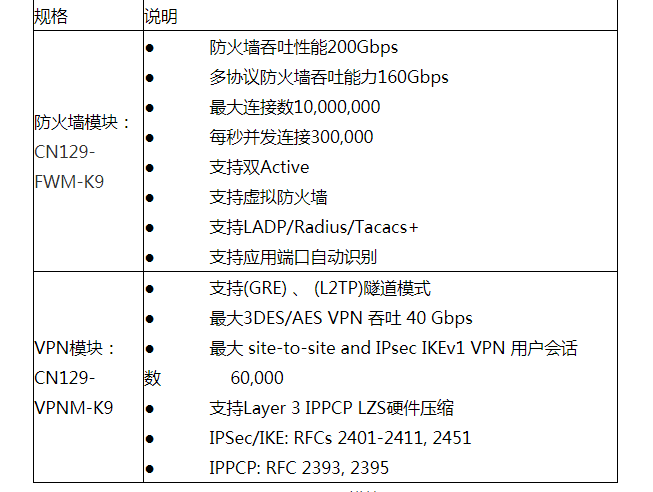

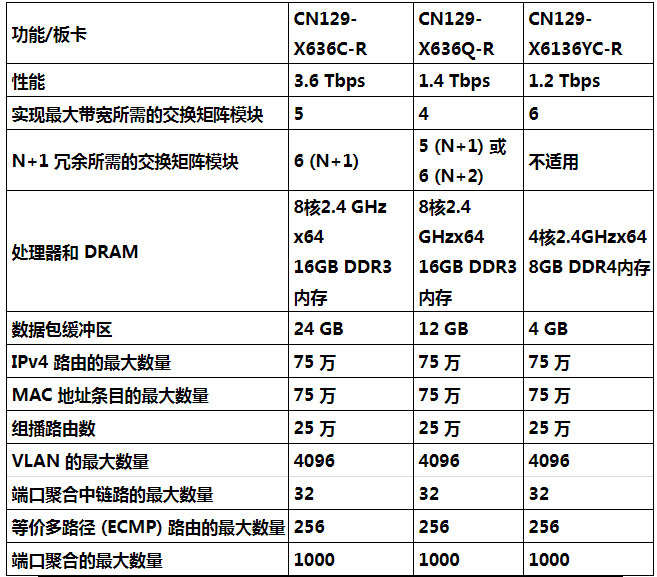

板卡功能规格与参数

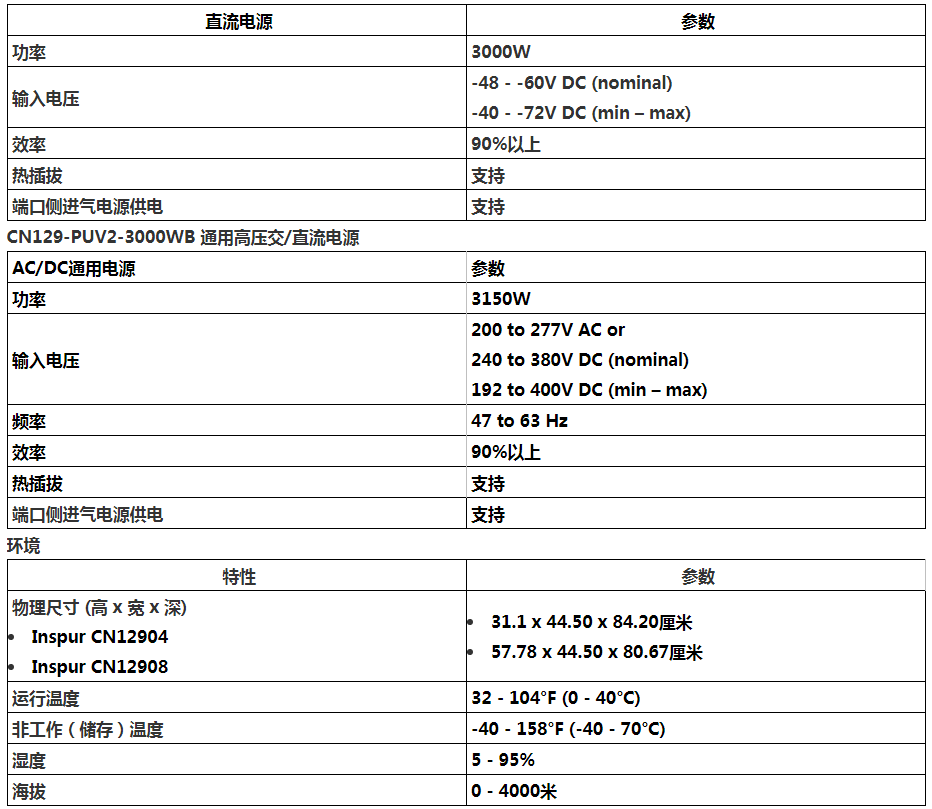

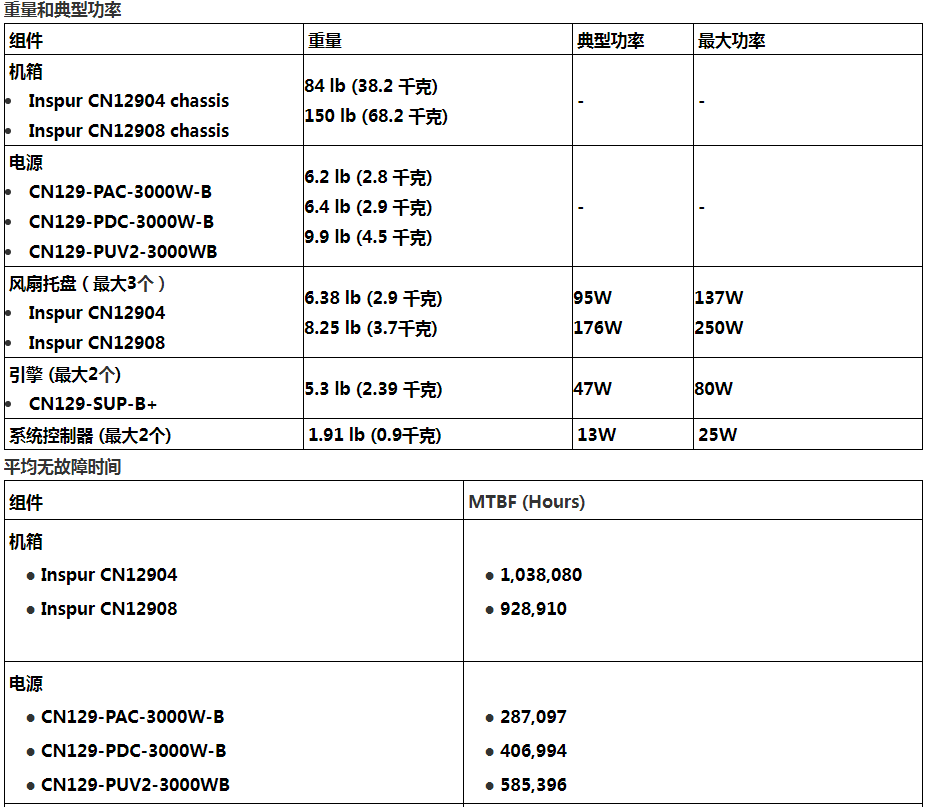

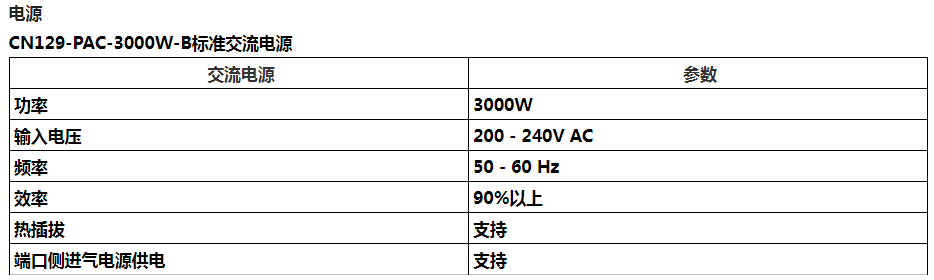

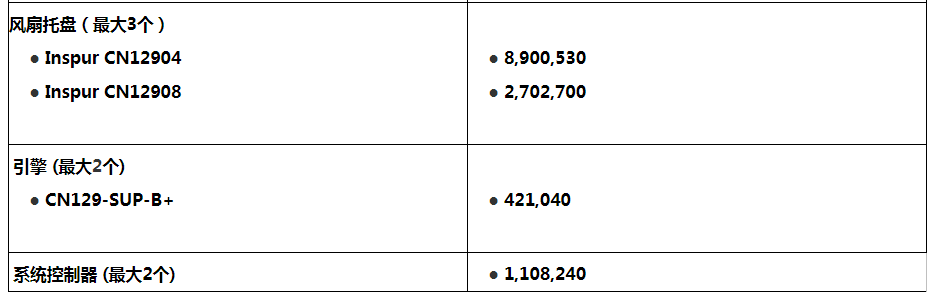

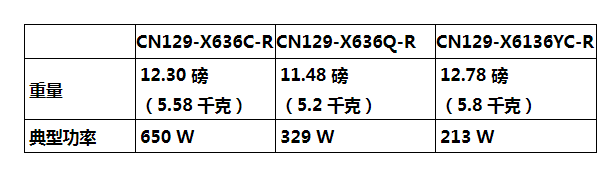

物理规格

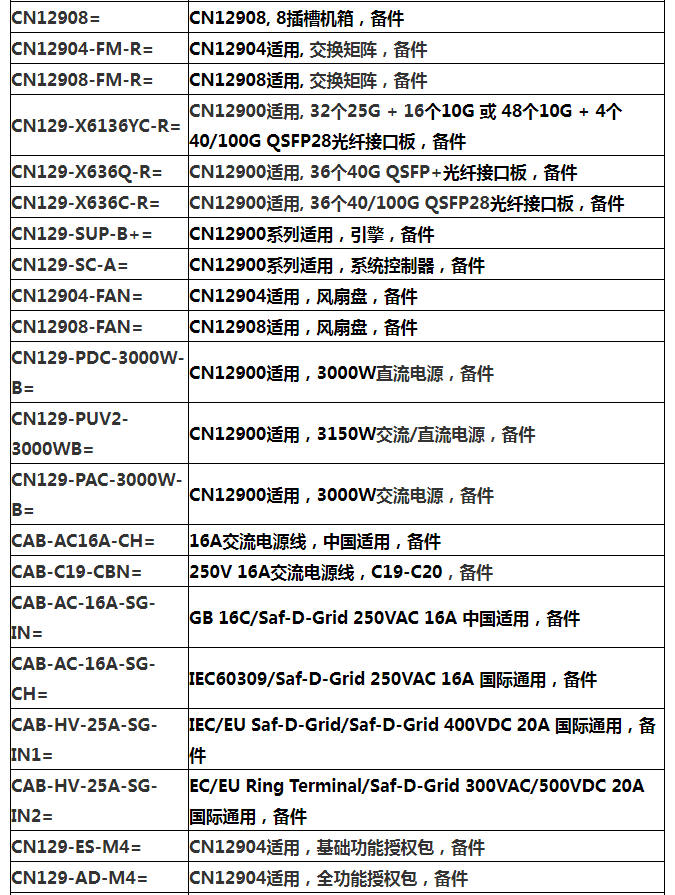

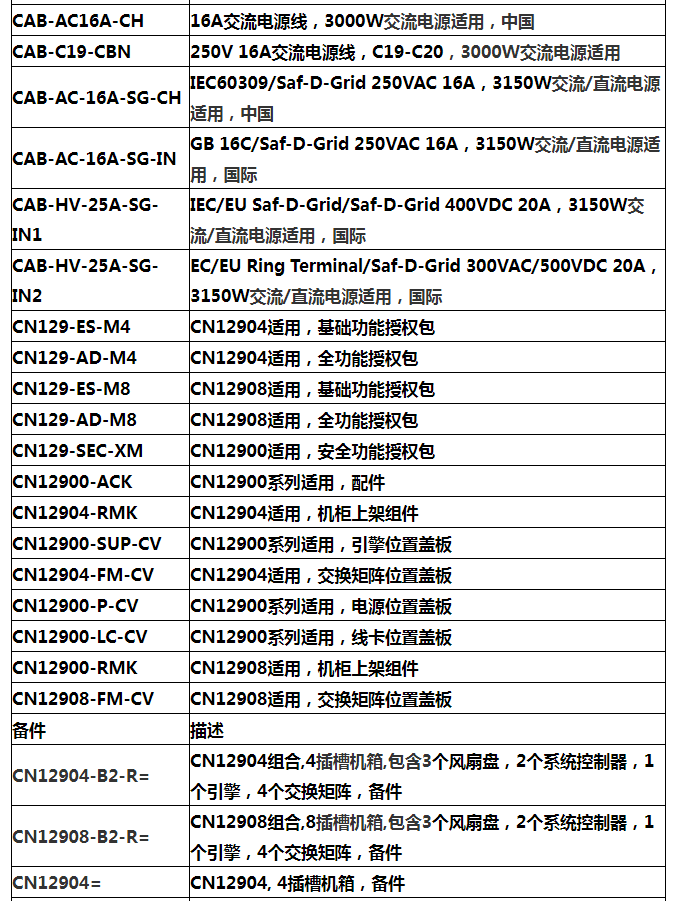

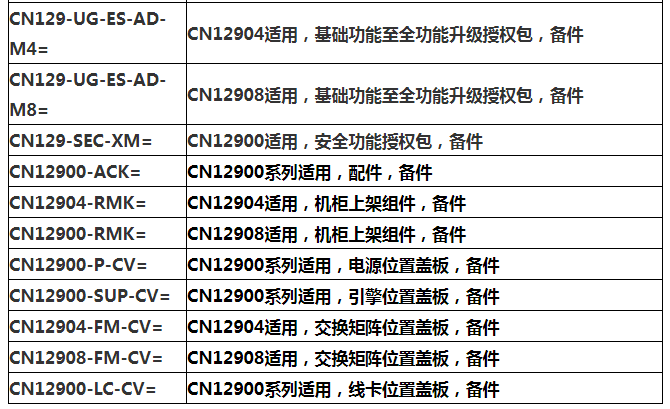

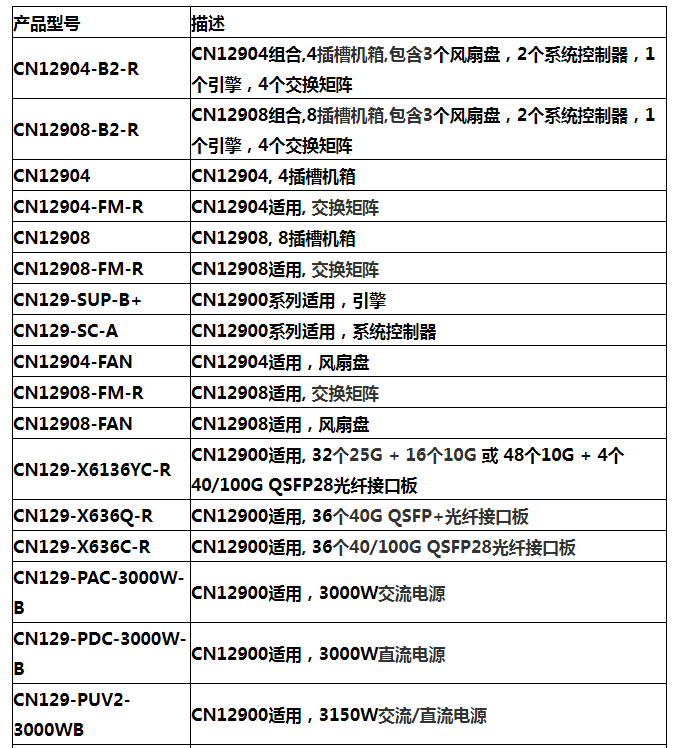

订购信息
